El
objetivo
de
los
sistemas
de
control
de
sólidos
modernos
es
reducir
los
costos,
removiendo
eficientemente
los
sólidos
perforados
y
minimizando
las
pérdidas
de
fluido.
Para
alcanzar
este
objetivo
cada
equipo
removerá
una
porción
de
sólidos
mediante
mallas
colocadas
en
una
cesta
vibratoria.
Cada
equipo
está
diseñado
para
separar
gradualmente
partículas
de
un
rango
específico.
La
eficiencia
de
los
equipos
usados
para
remover
sólidos
perforados
de
los
fluidos
(lodo)
pueden
ser
evaluados
de
dos
maneras:
1.-
La
eficiencia
en
remover
los
sólidos
perforados.
2.-
La
eficiencia
en
la
conservación
del
fluido
(lodo).
El
mayor
porcentaje
de
sólidos
removidos
da
como
resultado
la
mayor
eficiencia
de
remoción.
Cuando
utilizamos
un
Desilter
(deslimador),
se
trabaja
muy
bien
removiendo
los
sólidos
pero
el
costo
por
pérdida
de
fluido
puede
ser
significativo,
para
evitar
estas
pérdidas
se
utiliza
una
zaranda
con
mallas
que
recupera
esta
cantidad
de
lodo,
en
ocasiones,
hasta
del
80%
del
líquido
que
sale
impregnado
con
los
sólidos
descartados
por
el
Desilter.
|
| |
|

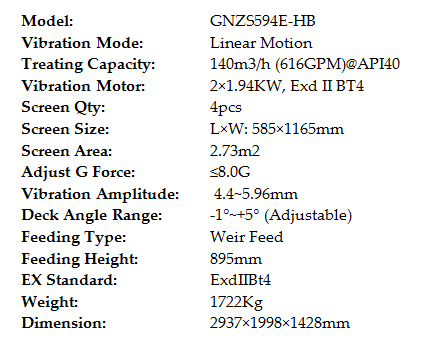

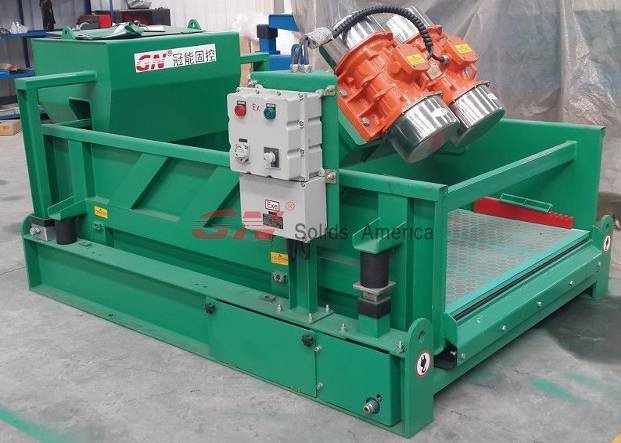

ZARANDA
VIBRATORIA
DE
MOVIMIENTO
LINEAL |
| |
 Es
el
equipo
de
control
de
sólidos
de
primera
fase
en
el
sistema
de
control
de
sólidos.
Es
principalmente
utilizado
para
la
eliminación
de
solidos
grandes
del
fluido
a
traves
de
la
vibración
de
solidos
cuando
el
fluido
de
perforación
fluye
a
la
malla.
Luego,
el
fluido
de
perforación
procesado
puede
ser
tratado
adicionalmente
por
otro
equipo
para
lograr
la
remoción
de
solidos
más
finos.
La
zaranda
es
una
dispositivo
muy
importante
debido
a
la
limpieza
del
fluido
de
perforación
procesado
que
puede
influir
en
el
equipo
de
control
de
solidos. |
| |
|
| |
| |
| LIMPIA
LODOS |
| |

|
Para
el
sistema
de
separación
sólido
líquido,
el
limpia
lodos
,
también
llamado
mud
cleaner
o
3
en
1,
consiste
principalmente
de
tres
partes
incluyendo
el
desarenador,
deslimador,
zaranda
vibratoria
y
mallas.
Puede
conseguir
la
separación
de
dos
etapas
con
el
hidrociclón
montado
sobre
la
zaranda.
|
|
| |
| |

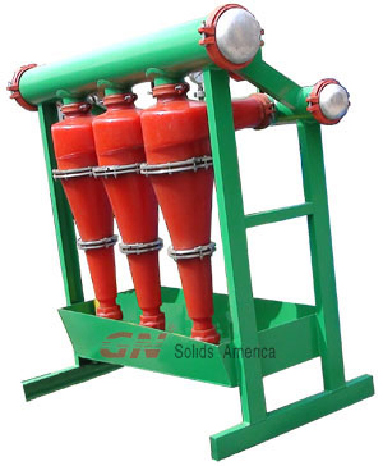

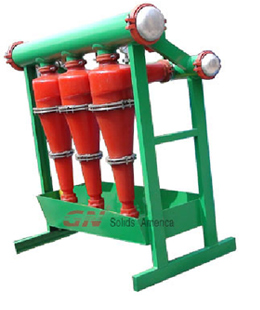

| DESARENADOR |
| |
 Mediante
el
uso
de
un
hidrociclón
de
10”
como
la
segunda
etapa
de
control
de
sólidos
para
lodos
de
perforación,
pueda
separar
los
sólidos
con
el
diámetro
que
oscila
desde
40
a
75µm.
Para
su
máxima
eficiencia
debemos
mantener
una
presión
no
menor
de
75
pies
de
carga
o
cuatro
veces
el
peso
del
lodo. |
| |
| |
| |
| |
| |
| DESLIMADOR |
| |
 Este
equipo
consta
de
16
o
20
conos
(hidrociclones)
de
4"
capaz
de
procesar
60
gpm
con
un
punto
de
corte
entre
40-15
micrones.
Para
su
máxima
eficiencia
debemos
mantener
una
presión
no
menor
de
75
pies
de
carga
o
cuatro
veces
el
peso
del
lodo. |
| |
| |
| |
| |

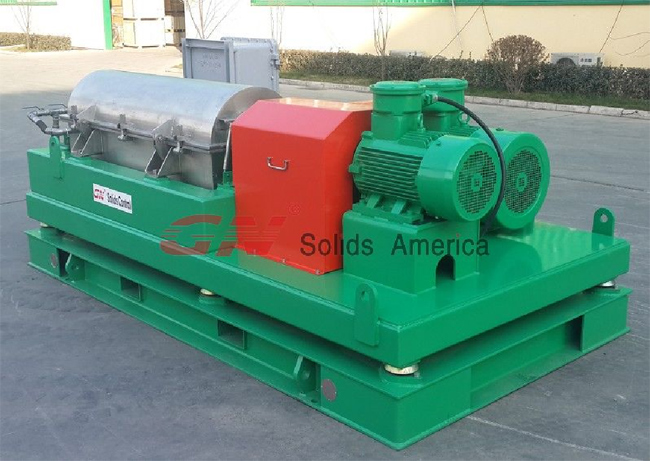

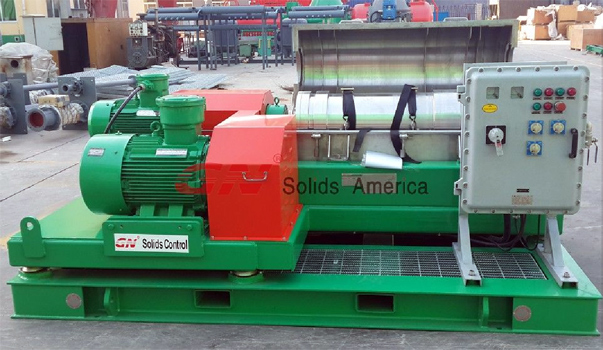

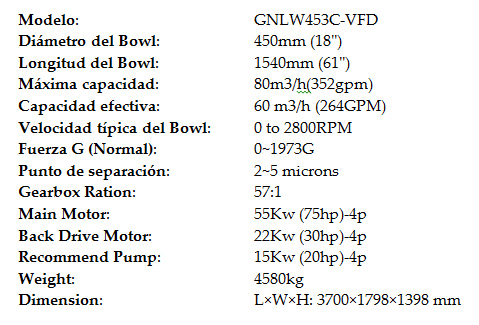

| CENTRIFUGA
DECANTADORA |
| |
 Las
centrifugas
son
excelentes
para
descartar
sólidos
de
baja
gravedad
para
la
recuperación
de
barita,
y
Dewatering.
Las
Centrifuga
son
equipos
de
tecnología
avanzada
con
variador
de
velocidad
que
va
de
0-3200
RPM. |
| |
|
| |
| |
|
| |
| |
| |
|
|
--------------------------------------------------------------------------------------- |
